钛昇科技E-Core System大联盟:引领玻璃基板技术进入量产时代
钛昇科技(8027.TWO)于2024年8月28日在台湾台北举办了玻璃基板供应商联合交流会,并发起「E-Core System」计画(E&R与Glass Core的组合,并取自“Ecosystem”的谐音),成立了「玻璃基板供应商E-core System大联盟」,与十多家台湾优质半导体设备、载板业、自动化、视觉影像、检测及关键零组件公司合作,联手推动玻璃基板中的核心製程——Glass Core。此联盟旨在汇聚各自的专业技术,齐心协力推动完整解决方案,为海内外客户提供适用于下一代先进封装的玻璃基板设备与材料。
钛昇科技(8027.TWO)的E-Core联盟包括:
钛昇科技(8027.TWO)的E-Core联盟包括:
- 湿蚀刻:Manz亚智科技、辛耘企业
- AOI光学检测:翔纬光电
- 镀膜:凌嘉科技、银鸿科技、天虹科技、群翊工业
- 电镀:Manz亚智科技
- ABF压合设备:群翊工业
- 其他关键零件供应商:上银科技、大银微系统、台湾基恩斯、盟立集团、罗昇企业、奇鼎科技、Coherent
钛昇科技将持续引领台湾玻璃基板技术的发展,不断优化製程,并期望与更多业界伙伴携手合作,共同在玻璃基板领域创造卓越成就。
钛昇科技(8027.TWO)于2024年8月28日在台湾台北举办了玻璃基板供应商联合交流会,并发起「E-Core System」计画,成立了「玻璃基板供应商E-core System大联盟」。
随着AI晶片,高频高速通讯设备和元件需求的快速增长,玻璃基板在先进封装技术中的重要性日益凸显。与当前普遍使用的有机铜箔基板相比,玻璃基板具有更密集的佈线能力与更高的讯号性能潜力。此外,玻璃的平坦度极高,并且能承受高温和高电压,这些优势使其成为传统基板的理想替代方案。

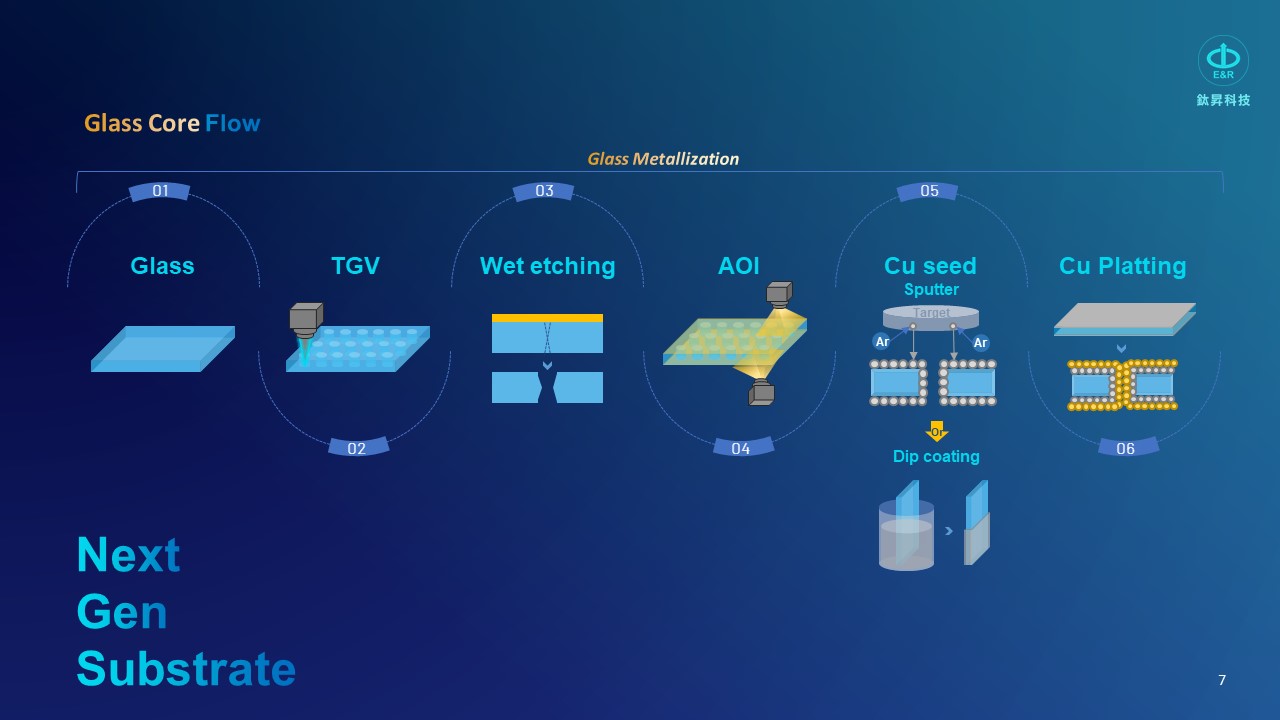

玻璃基板製程涵盖玻璃金属化(Glass Metalization)、后续的ABF压合製程,以及最终的玻璃基板切割。在玻璃金属化,Glass Core中一製程涉及TGV(Through-Glass Via)、湿蚀刻(Wet Etching)、AOI光学检测、镀膜(Sputtering)及电镀(Plating)。玻璃基板的尺寸为515×510mm,无论在半导体和载板製程中均属于全新製程。
E&R 具有关键的自我开发技术——玻璃核心流中的 TGV(玻璃鑽孔)。
玻璃基板技术中的关键在于第一道工序——玻璃雷射改质(TGV)。儘管这项技术早在十年前就已问世,但其速度未能满足量产需求,仅能达到每秒10至50个孔(10~50 via/sec.),使得玻璃基板在市场上并未能崭露头角。钛昇科技(8027)自五年前起,与北美IDM客户合作研发玻璃雷射改质TGV技术,并于去年成功通过製程验证,钛昇掌握着关键自行研发的技术,已能实现每秒8000个孔(8000 via/sec.,固定图形、矩阵型)或每秒600至1000个孔(600~1000 via/sec.,客製化图形、随机分布类型),且精准度可达+/-5 um,符合3 sigma标准内,使玻璃基板终于能够达到量产规模。

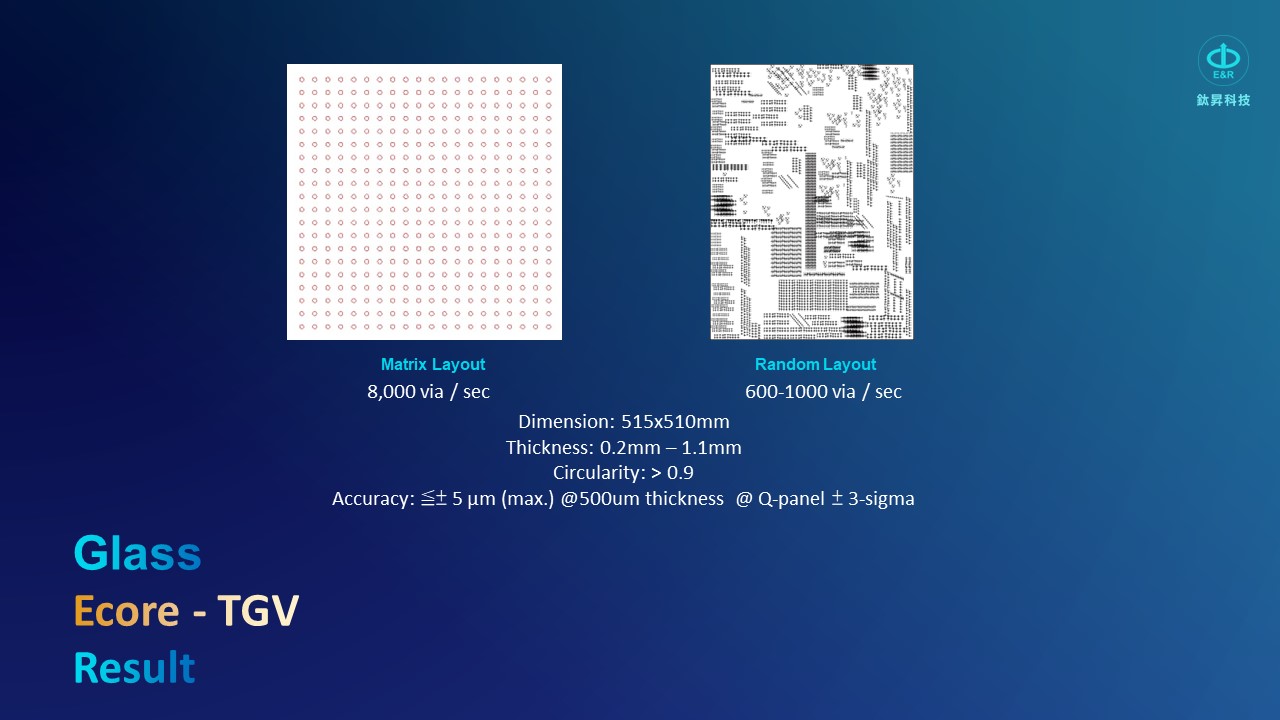

钛昇(8027.TWO)掌握着关键自行研发的TGV技术,已能实现每秒8000个孔(8000 via/sec.,矩阵型)或每秒600至1000个孔(600~1000 via/sec.,随机分布类型)。
钛昇科技将于SEMICON Taiwan 2024和 SEMICON Europa 2024展会中展示玻璃基板及最新技术,诚邀莅临共同探讨先进封装製程技术新趋势。
SEMICON Taiwan 台湾国际半导体展2024
• 地点: 台北南港展览馆一馆四楼
• 摊位号码: 4楼 #N0968
• 展览日期: 2024 年9 月4 日(三) 至9 月6 日(五)
SEMICON Europa 欧洲国际半导体展2024
• 展览地点: Messe München
• 摊位号码: C2622
• 展览日期: 2024 年11 月12 日(二) 至11 月15 日(五)
2024-08-30
