• DB-200

DB-200

E&R DB-200 Laser Marking Machine​

超薄基板翘曲打印解决方案

采用双载车设计,下CCD式定位系统,更弹性的上下料模组选择 完美整合经典和创新设计的最新打印解决方案


产品翘曲 ≦10 mm

E&R采用最载车设计传送,取代传统PU绳和Index方式,特殊设计的夹爪能 处理超薄基板翘曲≦10 mm的问题


高精准度设计以及高性能产出表现

下CCD式的定位系统,能让打印精度提升到业界最强的 ± 0.05mm

双载车系统同时也能提升机台整体产出,Change over time < 10min


超弹性上下料模组选择

使用者可依据生产需要,选择Stack, Slot的上下料系统搭配 完美衔接上一站所提供的料盒,省去另外更换料盒时间



Type

Available

L/F

O

Substrate

O

Panel

X

Boat

X

Tray

X

*Panel – 300mm*300mm



Item

DB-200

Machine size

3200x1900x2000

Load-unload System

Strip type

L/F type

Runner size

W:   60-100mm

L:   180-300mm

Load-unload Q’ty

5

Warpage available

±10 mm

Position

Bottom

Position Accuracy and Repeatability

±50um

Carrier type

Dual Stage

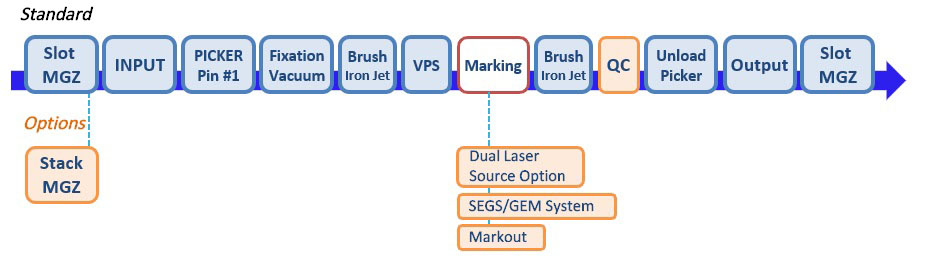

DB-200 Process Flow
